Cysylltydd SCSI VHDCI
Cysylltydd VHDCIyn gysylltydd SCSI dwysedd uchel, yn perthyn i SCSI Connector, mae'n dalfyriad o "Interconnection Cebl Dwysedd Uchel Iawn". Wedi'i gynllunio'n bennaf i ddarparu trosglwyddiad data cyflym a chysylltiad signal sefydlog rhwng Dyfeisiau SCSI a chyfrifiadur. Rydyn ni'n siarad yn gyffredin am gysylltydd VHDCI yw 68 Pin VHDCI Connector, sy'n addas ar gyfer dyfeisiau electronig amrywiol megis cardiau graffeg, sianeli SCSI, ac ati, gan ddarparu lled band o 640MB yr eiliad, gan sicrhau trosglwyddiad data effeithlon .
Mae prif nodweddion y cysylltydd VHDCI yn cynnwys dyluniad stac dwysedd uchel, sy'n darparu trosglwyddiad signal sefydlog a throsglwyddiad data cyflym. Mae ei strwythur yn cynnwys rhyngwyneb cyswllt, cotio cyswllt, elfen elastig cyswllt a chorff plastig cysylltydd, sy'n gwireddu'r cysylltiad a'r trosglwyddiad signal rhwng gwifrau, ceblau, byrddau cylched printiedig a chydrannau electronig. Mae gan gysylltydd VHDCI hefyd nodweddion ymwrthedd tymheredd uchel a gwrthiant cyrydiad, gan sicrhau gweithrediad sefydlog mewn amrywiol amgylcheddau cais.
Defnyddir cysylltwyr VHDCI yn eang mewn senarios sy'n gofyn am drosglwyddo data cyflym a chysylltiadau signal sefydlog. Er enghraifft, mewn cerdyn graffeg cyfrifiadur, mae cysylltydd VHDCI yn darparu'r lled band a'r gefnogaeth angenrheidiol i sicrhau prosesu graffeg llyfn ac effeithlon. Yn ogystal, mae sianeli SCSI hefyd yn defnyddio cysylltwyr VHDCI i gyflawni trosglwyddiad data cyflym.
Rydyn ni'n meddwl yn gyffredin mai cysylltydd VHDCI yw cysylltydd VHDCI 68 pin, sef0.80mm traw SCSI Connector, ddimCysylltydd SCSI traw 1.27mm, ac yn gyfarwydd â dimensiynau cysylltydd VHDCI 68 sefyllfa a Pinout cysylltydd VHDCI 68P. Dyma lun cysylltydd safonol VHDCI 68 Pin.
Mewn gwirionedd, ar wahân i VHDCI 68 pin Connector, mae yna lawer o fathau o gysylltydd VHDCI yn y farchnad, gallwn eu gwahaniaethu'n hawdd o Pins cysylltydd, maint traw cysylltydd a swyddogaethau Connector.
O VHDCI Connector Pins, mae ganddo sawl math
Cysylltydd VHDCI 14 Pin:Fe'i enwir hefyd yn gysylltydd SDR 14 pin neu gysylltydd HDR 14 Pin, a ddefnyddir yn gyffredin ar ddyfeisiau Camera Diwydiannol.
Cysylltydd VHDCI 26 Pin:Wedi'i enwi hefyd yn gysylltydd 26 pin HDR neu gysylltydd SDR 26 Pin. Mae ganddo 0.80mm traw 26 pin SDR 26 pin cysylltydd, a ddefnyddir yn gyffredin ar Camera Diwydiannol. Math arall yw cysylltydd SDR 26 pin traw 1.0mm, sy'n cael ei siwio'n gyffredin ar Cisco Devices.
Cysylltydd VHDCI 28 Pin:Wedi'i enwi hefyd yn 0.80mm pitch HD-VI 28P connector, a ddefnyddir yn gyffredin ar Huawei Camera.
Cysylltydd VHDCI 36 Pin:Hefyd wedi'i enwi HDR 36 pin Connector, a ddefnyddir yn gyffredin ar Servo, Router.
Cysylltydd VHDCI 50 Pin:hefyd yn enwi 50 pin HDRA Connector, a ddefnyddir yn gyffredin ar Llyfr Nodiadau personol a'u hoffer ymylol.
Cysylltydd VHDCI 68 Pin:Wedi'i enwi hefyd yn 68-Pin SCSI-5 Connector, a ddefnyddir yn gyffredin ar gardiau graffeg a dyfeisiau SCSI Storage.
Cysylltydd VHDCI 100 Pin:Hefyd wedi'i enwi HDRA 100 pin Connector, a ddefnyddir yn gyffredin ar fodiwl PMC un lled, Cerdyn PCI.
O swyddogaeth Connector VHDCI, mae ganddo Connector dau fath
Cysylltydd Cebl VHDCI: Defnyddir y math hwn o gysylltydd VHDCI I/O i wneud cydosodiad cebl Rhuban VHDCI neu gebl cyswllt camera diwydiannol gweledigaeth Machine, wedi'i wifro'n gyffredin â gwifren gopr cysgodi dirdro, yna cysylltu camera diwydiannol, Bwrdd Terfynell Ymneilltuo PCI a Dyfeisiau SCSI eraill. Mae'r cysylltydd rhuban VHDCI math hwn wedi'i gloi gan sgriwiau, ni chefnogir clip clicied. Yn gyffredin mae cysylltydd gwrywaidd VHDCI 68 pin, dim cysylltydd benywaidd VHDCI ar gyfer cydosod cebl. Gallwch ddewis cysylltydd gwrywaidd math Solder VHDCI neu gysylltydd gwrywaidd math IDC fel eich gofynion.

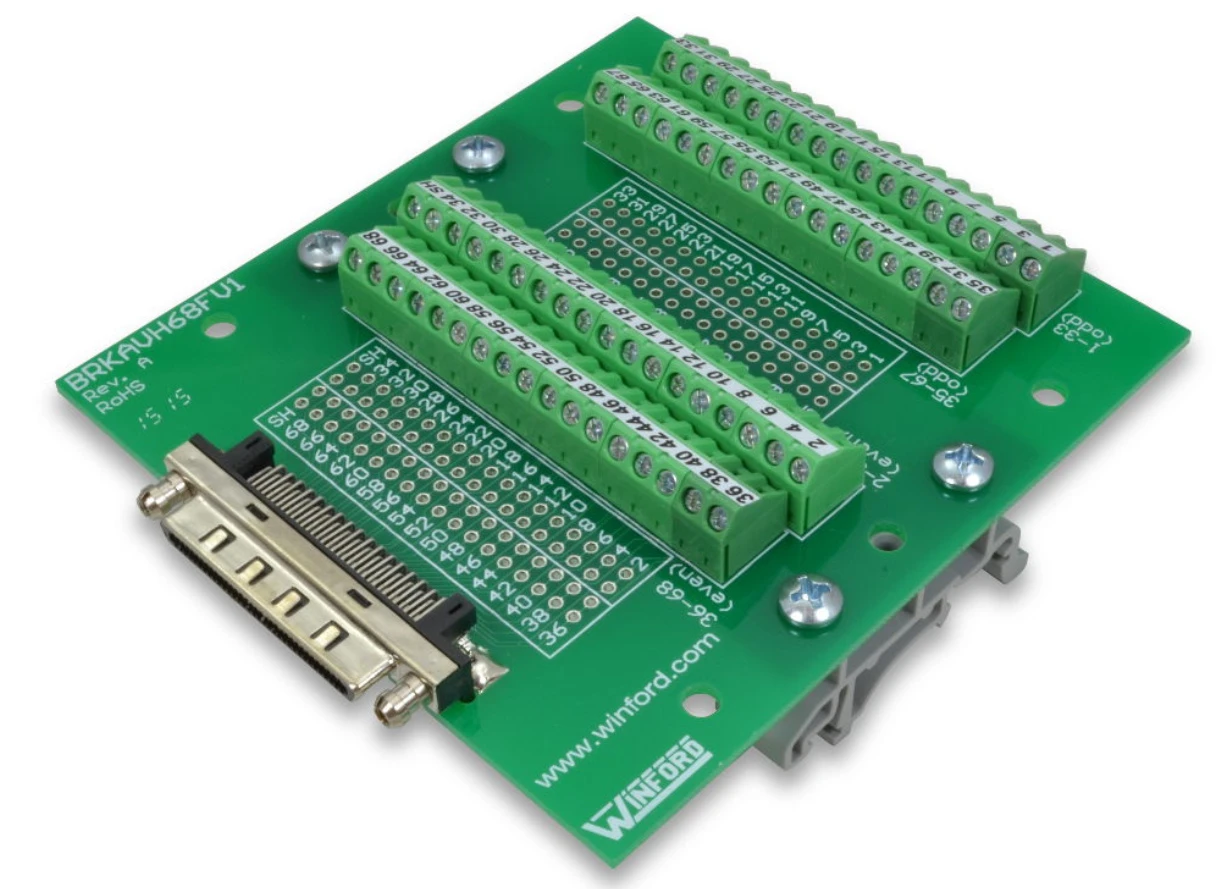

Cysylltydd Bwrdd VHDCI: Mae'r cysylltydd VHDCI PCB hwn fel arfer yn cael ei ddefnyddio ar fwrdd dyfais ac addasydd VHDCI, yna'n gysylltiedig â chynulliad cebl VHDCI cysylltiedig i drosglwyddo data. Yn gydnaws â Bwrdd Ymneilltuo Bloc Terfynell, rheolaethau cynnig uwch, rheolaethau awtomeiddio a bwrdd servo. Mae ganddo gysylltydd tri math: cysylltydd VHDCI math UDRh, cysylltydd Clip Math VHDCI a chynwysyddion mount VHDCI Connector.
O faint traw VHDCI Connector, mae ganddo ddau fath VHDCI Connector
0.80mm traw VHDCI Rhuban Connector: Mae'n nodweddiadol o faint cae Connector VHDCI, Mae ganddo 14 Pin, 26 Pin, 28 Pin, 36 Pin, 50 Pin 68 Pin 100 Pin VHDCI math Connector. O ran ei ddyluniad dwysedd uchel, mae cysylltydd pentwr VHDCI yn cymryd llai o le na Chysylltydd SCSI arferol, felly mae ganddo gysylltydd VHDCI pentyrru deuol. Yn enwedig VHDCI 26 pin Connector, a enwyd hefyd SDR 26 pin Connector, a ddefnyddir yn eang ar Machine Vision Industrial Camera. Yn gydnaws â Gweithfannau, RAID, Camera Gweledigaeth Peiriant, Gweinyddwyr Ffeil, Offer Rhwydweithio.
Cysylltydd VHDCI traw 1.0mm: Defnyddir y math hwn o gysylltydd VHDCI ar rai dyfeisiau arbennig, fel arfer Pins yw 26 pin, 27 Pin a 37 Pin. 1.0Mae cysylltydd traw VHDCI 26 pin mm hefyd yn cael ei enwi'n gysylltydd cyfresol Smart, a ddefnyddir ar ddyfeisiau Cisco. DH40-27S 1.{{10}}mm pitch 27 pin connector a DH40-37S 1.0mm pitch 37 pin connector yn cael ei ddefnyddio ar ddyfeisiau Hirose.
Mantais Connector VHDCI
Maint bach: Mae gan gysylltydd VHDCI faint llai na chysylltydd pin SCSI 68 cyffredin, a gall ddarparu mwy o opsiynau cysylltu mewn gofod cyfyngedig. Er enghraifft, gellir gosod bwrdd uchder 3U i gyfanswm o 4 cysylltydd mewn dwy res. Dyma dimensiynau cysylltydd VHDCI VS MDR 68 pin dimensiynau Connector.
Dwysedd uchel: O'i gymharu â SCSI68 pin Connector, mae cysylltydd VHDCI yn darparu dwysedd uwch a gall ddarparu mwy o sianeli yn yr un gofod.
Cost-effeithiol: Mae cost cysylltwyr VHDCI yn gymharol isel na'r Connector Pins Mawr cysylltiedig, ac yn lleihau cost gyffredinol y prosiect yn sylweddol. Er enghraifft, gall tri VHDCI68 ddisodli un LFH200 fel rhyngwyneb y cerdyn switsh matrics, gan arbed o leiaf 40% o gost.
Cymhwysiad eang: Defnyddir cysylltwyr VHDCI yn eang mewn amrywiol offer, megis modiwlau caffael data, ceblau cyfathrebu cyfresol, ac ati.
Prif Gymwysiadau Cysylltwyr VHDCI
Systemau Awtomatiaeth Diwydiannol
Mewn systemau rheoli awtomeiddio diwydiannol, gellir defnyddio cysylltwyr VHDCI i gysylltu dyfeisiau allweddol megis PLCs (rheolwyr rhesymeg rhaglenadwy), gyriannau servo, synwyryddion, ac ati i gyflawni trosglwyddiad data cyflym a sefydlog a throsglwyddo signal rheoli.
Mewn systemau rheoli robotiaid, gall cysylltwyr VHDCI gefnogi cyfathrebiadau cymhleth rhwng rheolwyr robotiaid ac actiwadyddion, gan sicrhau bod robotiaid yn gallu cyflawni amrywiol gamau a bennwyd ymlaen llaw yn gywir.
Dyfeisiau Caledwedd Cyfrifiadurol
Gweinyddwyr a chanolfannau data:Mewn gweinyddwyr pen uchel a chanolfannau data, defnyddir cysylltwyr VHDCI yn aml i gysylltu dyfeisiau storio, dyfeisiau rhwydwaith, a chardiau ehangu, ac ati, gan ddarparu sianeli trosglwyddo data dwysedd uchel i ddiwallu anghenion prosesu data mawr a chyfathrebu rhwydwaith cyflym. .
Prosesu graffeg:Mewn gweithfannau graffeg a chyfrifiaduron hapchwarae perfformiad uchel, gellir defnyddio cysylltwyr VHDCI i gysylltu cardiau graffeg pen uchel a dyfeisiau prosesu graffeg eraill i gyflawni trosglwyddiad llyfn o ddelweddau a fideos cydraniad uchel.
Offer cyfathrebu a phrofi data
Offer trosglwyddo data:Mewn offer sy'n gofyn am drosglwyddo data cyflym, megis cardiau dal fideo diffiniad uchel, cardiau rhyngwyneb sain, ac ati, gall cysylltwyr VHDCI ddarparu sianeli trosglwyddo data sefydlog a dibynadwy.
Offer profi a mesur:Ym maes profi a mesur, gellir defnyddio cysylltwyr VHDCI i gysylltu cardiau caffael data, osgilosgopau ac offer arall i gyflawni caffael a dadansoddi signal manwl uchel.
Cymwysiadau pen uchel eraill
Gweithfannau a gweinyddion pen uchel:Defnyddir cysylltwyr VHDCI yn helaeth mewn gweithfannau a gweinyddwyr pen uchel, yn enwedig mewn senarios sy'n gofyn am ryngwynebau dwysedd uchel a throsglwyddo data cyflym.
Systemau wedi'u mewnblannu:Mewn systemau gwreiddio, gellir defnyddio cysylltwyr VHDCI i gysylltu amrywiol berifferolion a modiwlau ehangu i wella scalability a hyblygrwydd y system.
Ynglŷn â Gweithgynhyrchu Connectors Starte VHDCI
Fel un o brif gyflenwyr cysylltwyr VHDCI yn Tsieina, mae Starte yn berchen ar dîm Ymchwil a Datblygu Connector VHDCI proffesiynol, a all ddylunio a chynhyrchu cynhyrchion lefel uchel i ddiwallu anghenion Connector VHDCI cwsmeriaid. Gall Connectors VHDCI Starte ddisodli brandiau rhyngwladol mawr VHDCI Connector, megis cysylltwyr VHDCI 3M, cysylltydd NI VHDCI, Hirose VHDCI Connector, cysylltydd cyfres Honda HDRA a Chysylltwyr SDR cyswllt camera, Connector cyfres CISCO Smart, ac ati.
Pam Dewis Starte?
Addasu proffesiynol
Mae staff medrus yn cyfathrebu'n effeithiol ac yn gyflym i ddarparu atebion cyffredinol yn gyflym.
Amser Arweiniol Byr
Mae cynhyrchion mewn stoc yn cael eu cludo ar yr un diwrnod, mae cynhyrchion rheolaidd wedi'u haddasu yn cael eu cludo o fewn 3-7 diwrnod gwaith.
Dim Angen MOQ
Cefnogir galw 1 pcs hefyd
Cost isel a pherfformiad uchel
Prynu deunyddiau crai gan gwmnïau adnabyddus mewn symiau mawr a defnyddio offer manwl uchel ar gyfer prosesu.
Ein Cwsmeriaid
Cwestiynau Cyffredin Connector VHDCI
C: Beth yw Cae Connector VHDCI?
C: Beth yw dimensiynau Connector VHDCI?
C: A yw cysylltydd VHDCI yn perthyn i SCSI Connector?
C: Beth yw'r gwahaniaeth rhwng SCSI a VHDCI?
Croeso i brynu cysylltydd vhdci 68 scsi o ansawdd uchel gan weithgynhyrchwyr a chyflenwyr cysylltydd vhdci 68 scsi proffesiynol yn Tsieina yma. Am wasanaeth wedi'i addasu, cysylltwch â'n ffatri.
